壁面箇所におけるケーブルの荷重分散に最適な保持装置

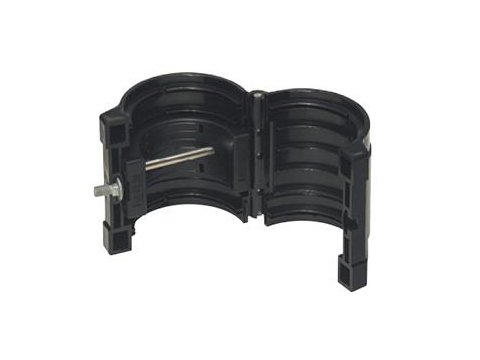

半割れカップリング

立ち上がり箇所のＦＥＰ防護管内で、ケーブルを支持固定します。

販売先問合せページ

未来工業株式会社

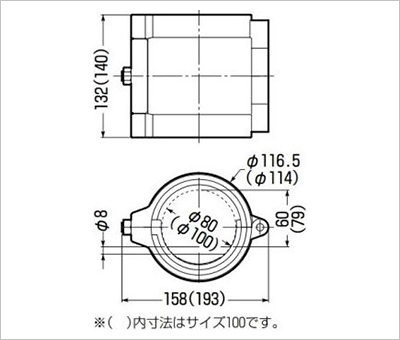

製品仕様書（規格）

ケーブル支持荷重	10kgf

手順1

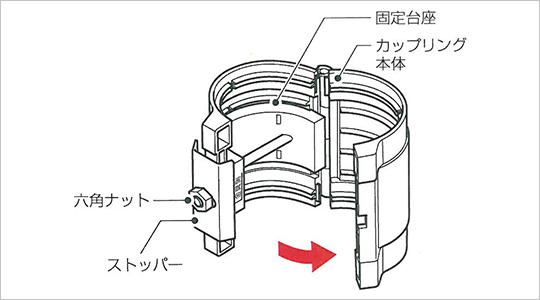

カップリングの六角ナットをゆるめ、ストッパーをずらし、カップリング本体を開けます。
手順2

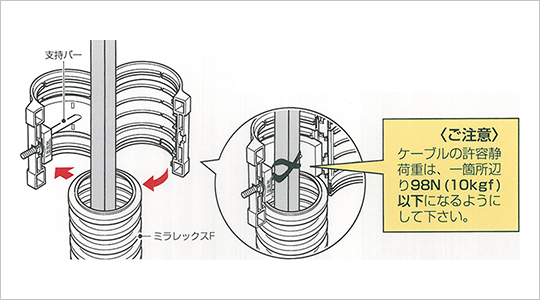

カップリングの両側に、溝山が一山かかるようにミラレックスＦをセットし、ケーブルを支持バーにずれないよう結束バンドでしっかり固定し、カップリング本体を閉じます。
手順3

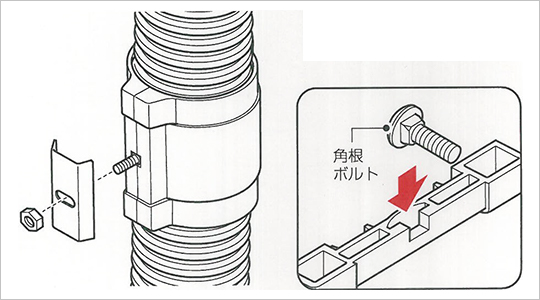

本体を閉じた後、閉じ口にストッパーを当て、六角ナットを締めしっかり固定します。
※六角ナットはカップリングの閉じ口が締まるまで確実に行って下さい。
※角根ボルトが外れた場合は、カップリングのボトル溝にプライヤー等でしっかりはめ込んでください。
