直流電車線停電作業での接地器による軌道短絡を防止

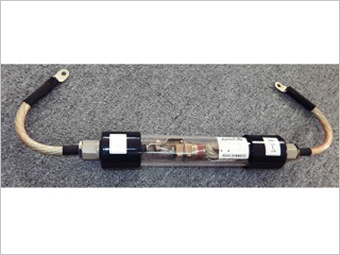

サーキットセーフパック（N型）

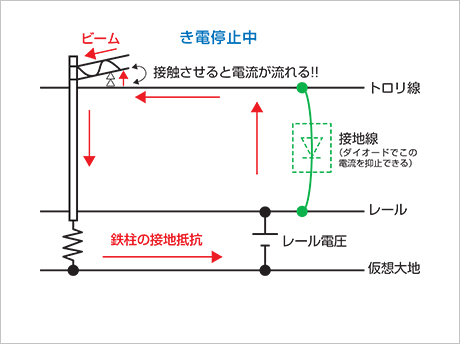

・レール側取り付け位置の不適合時には、ダイオードによって信号電流を遮断し、軌道短絡事故を防止します。

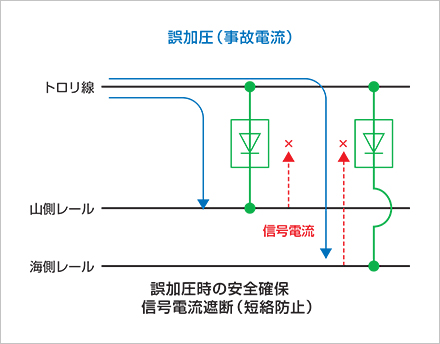

・万一、電車線が誤加圧された場合でも、ダイオードと放電管により接地回路を形成し、作業者の安全を確保します。
- 接地線レール側取付位置の不適合による軌道回路短絡事故防止
- 従来品より2kgの軽量化
- レールからの逆流による悪影響防止
製品仕様書（規格）
| 定格電圧 | DC 1,500 V |
|---|---|
| 直流逆電圧 | DC 3,000 V |
| サージ順電流 | 8,500 A（20ms） |
| 最大通電電流 | 20,000 A（30ms）（短絡モード） |
|---|---|
| 質 量 | 1.5 kg |

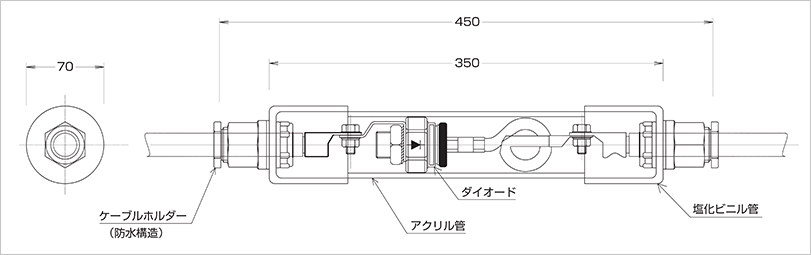

接地用導線100㎜²用外形図
特長
従来の製品から軽量化を実現！
直流電車線停電作業での接地器による軌道短絡を防止する装置です。
直流電車線停電作業時の感電事故防止対策として、複数本の設置線を取付ける際に使用しやすい設計。軽量で軌道短絡の心配のない接地器です。
