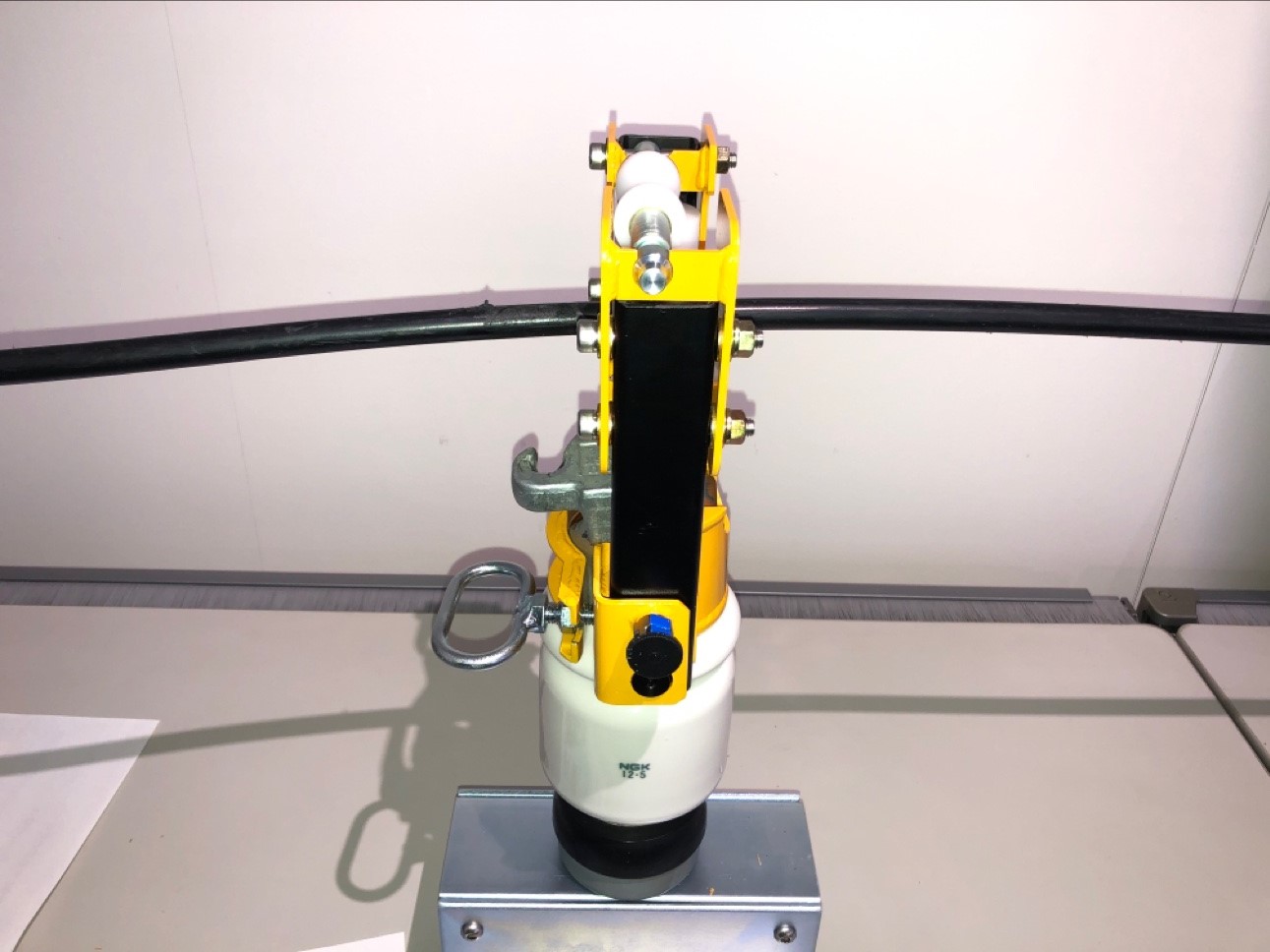

金車を付けたまま送電可能

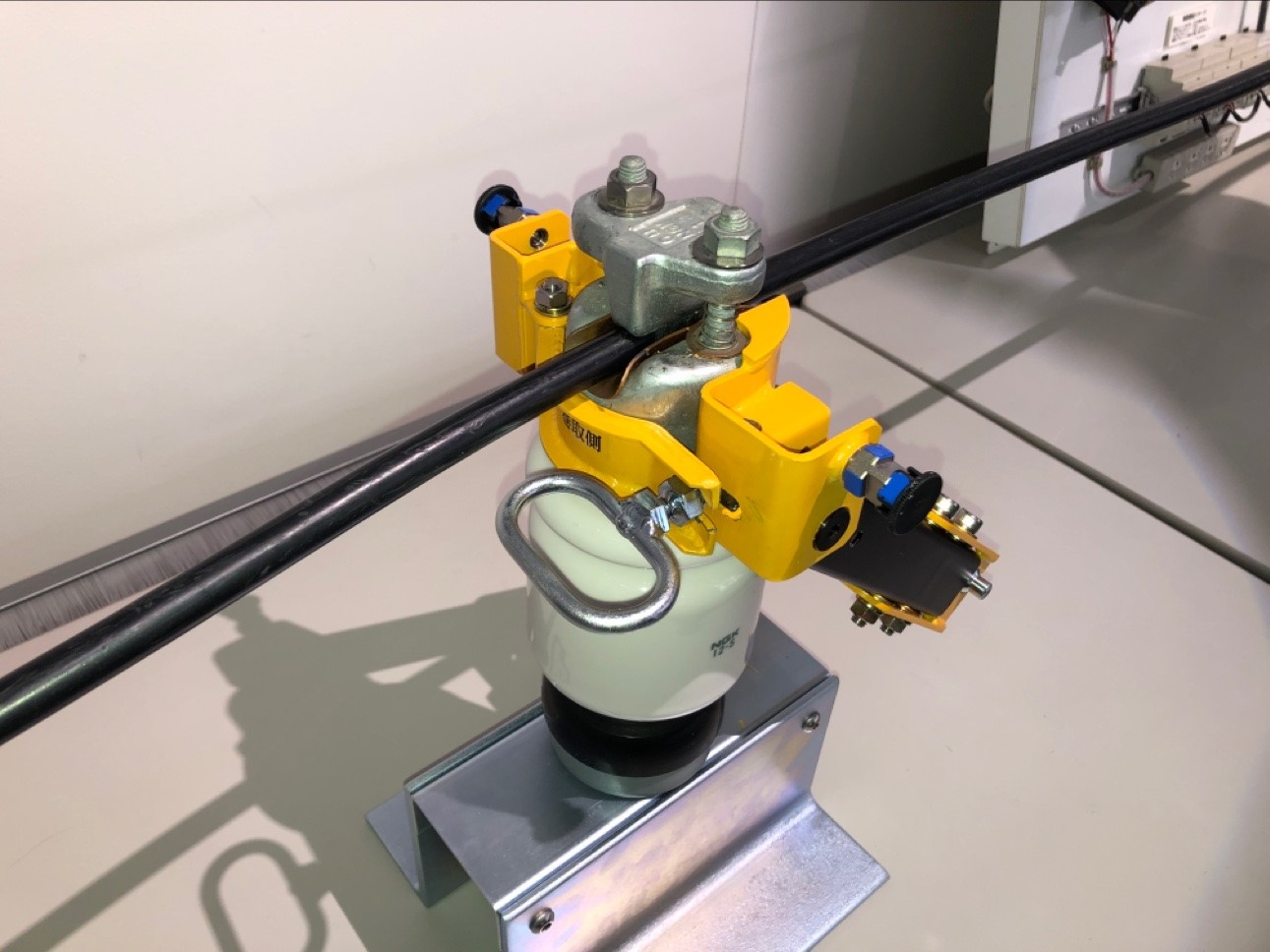

金車を付けたまま電線の受渡し可能

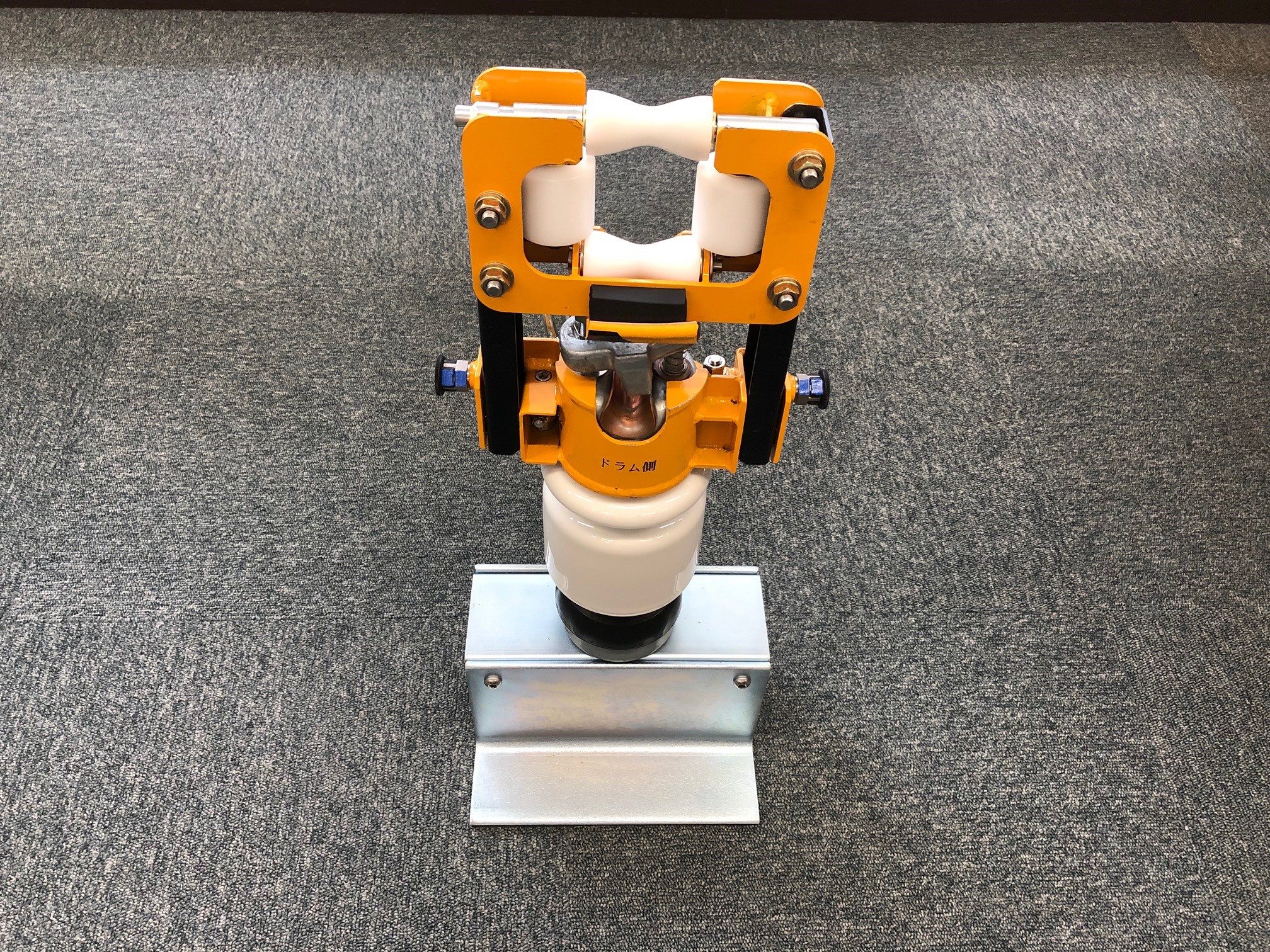

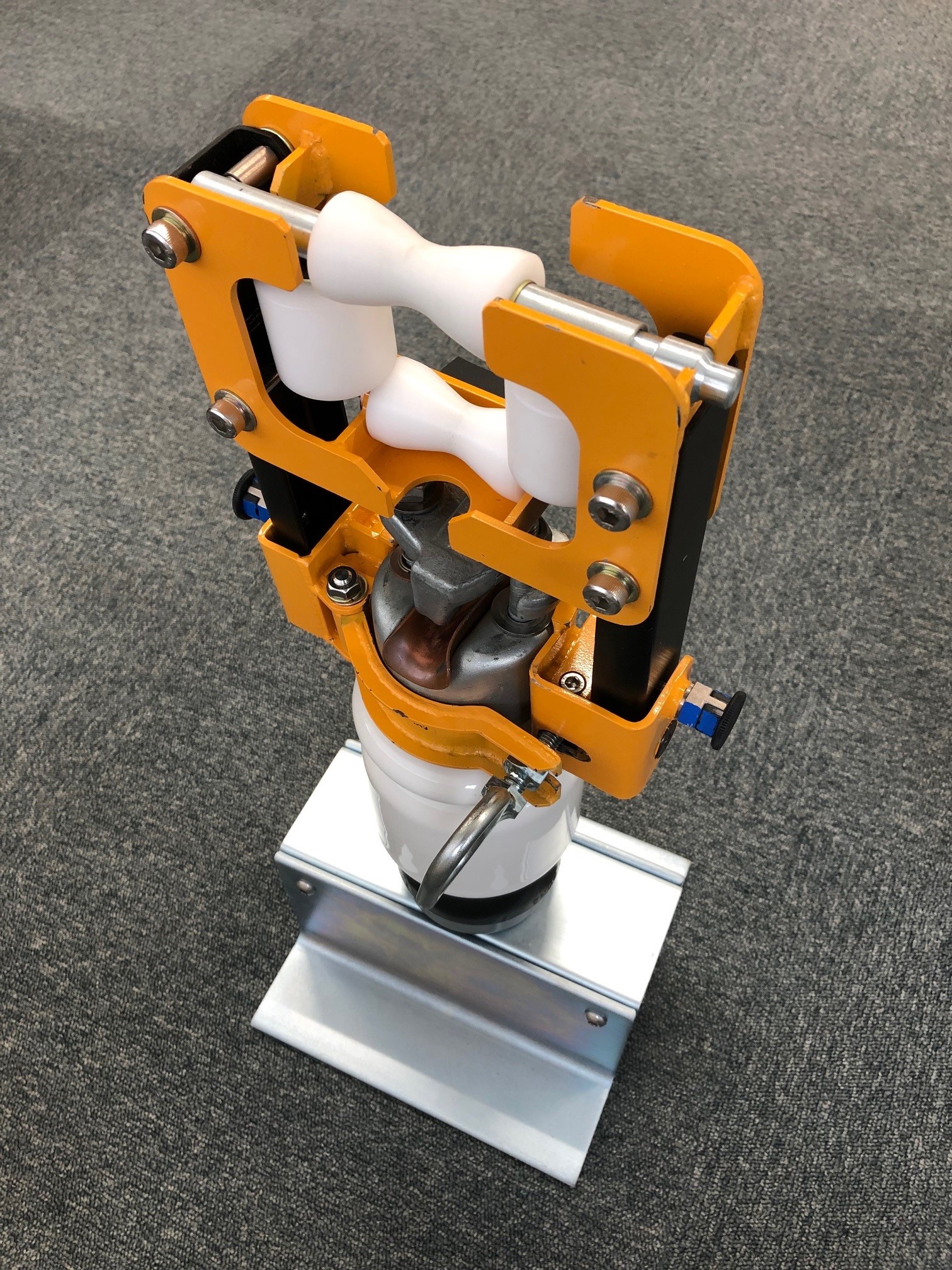

クランプがいし用金車
本製品は高圧クランプがいしの上部に設置され、高圧配電線張替工事の引抜工法において、がいしと金車間のスムーズな電線の受渡しを実現します
- 配電線の張替えがラクにできる
- 電線の移し替え作業が不要
- クランプがいし上部に取り付けられる構造なので、取り付けたままの状態で送電が可能
- 張り替え施工時、旧線の取り外し及び新線の取り付けが簡単に行える
製品仕様書（規格）
| 適用電線 | Cu-OE38～60mm2 ACSR-OE32～95mm2 |
|---|---|
| 許容垂直荷重 | 1546.3N |
| 外形寸法 | H231.5mm×W229mm×D144mm |
| 適用がいし | DA-4400-A/DA-4400-B |
|---|---|
| 許容水平荷重 | 4273.5N |
| 質量 | 3.1kg |
特長

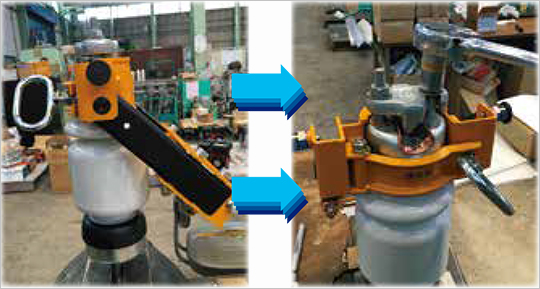

クランプがいし上部に取り付けられる構造なので、取り付けたままの状態で送電が可能
通常の金車と同様、倉庫などに保管できます。
-

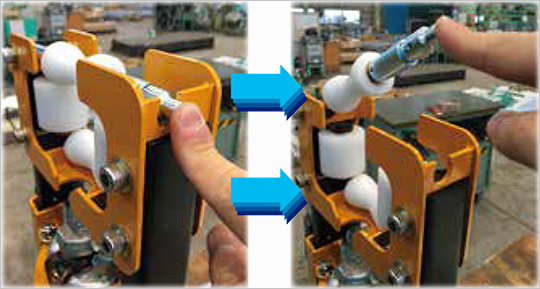

ワンタッチで開閉可能
-
電線の脱着作業を邪魔しない
使用手順
-

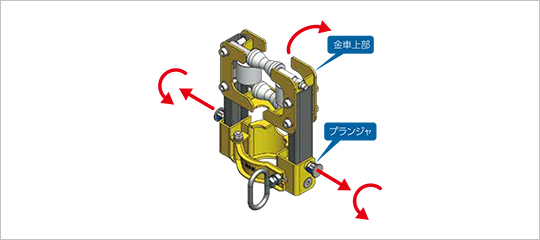

- 手順1
- プランジャを引きながら回し、引いた状態を保持して金車上部を倒してください
-

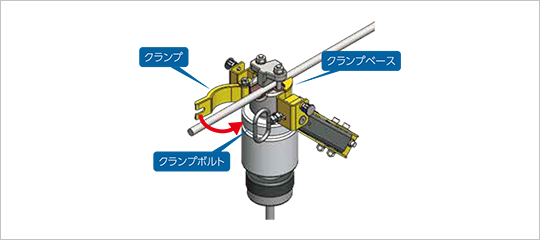

- 手順2
- クランプベースをクランプがいしに押し付けた状態でクランプを閉じ、クランプボルトを締め付けてください
-

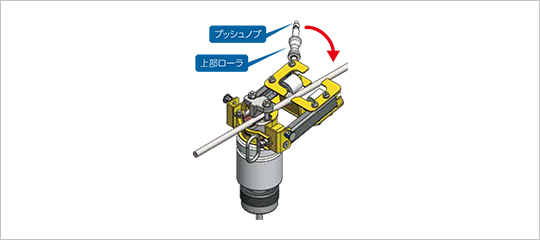

- 手順3
- プッシュノブを押し上げて上部ローラを開き、ローラ間へ電線を挿入したらプッシュノブを押し上げて上部ローラを閉じてください
-

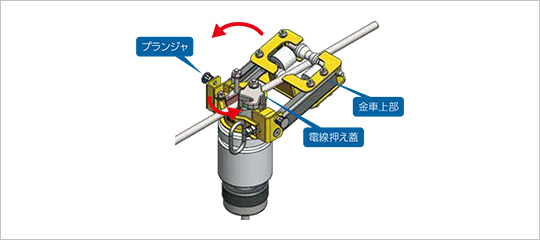

- 手順4
- クランプがいしの電線押え蓋を開き、プランジャを引きながら回し、引いた状態を保持して金車上部を引き上げ直立させてください

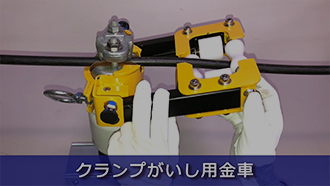

関連動画
