安全・簡単・スピーディーに盤内電力量計を交換

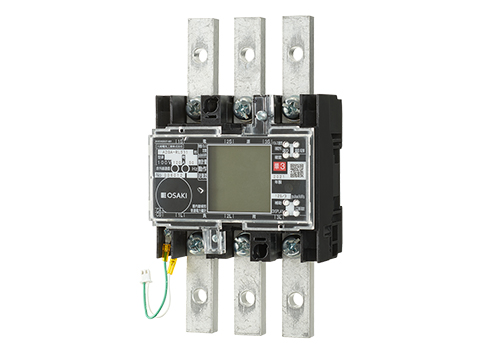

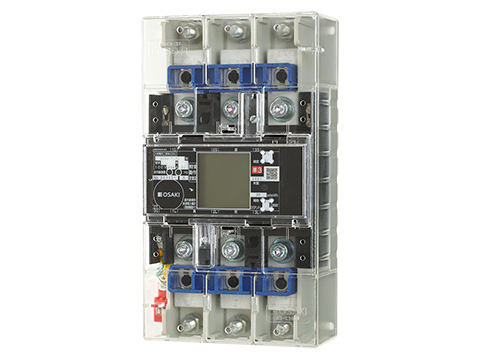

プラグインタイプの電力量計
コンパクトベース
Ｃ－２
検定有効期限に伴う電力量計の交換作業を工具レスで短時間にでき、配線の取外し再取付けの必要もないため誤配線・誤接続防ぎます。
- 検定有効期限に伴う電力量計の交換作業を効率化
- 工具レスで簡単に交換可能
- 交換が短時間のため作業調整がしやすい
- 作業時間の短縮により交換作業のコストを削減
- 交換時の誤配線による誤計量を防止
製品仕様書（規格）
| 定格電圧 | 100V、200V |
|---|---|
| 定格電流 | AN-C2020 30A、120A AN-C2022 250A |
| 外形寸法(H×W×D) | 230×130×68.4mm |
|---|---|
| 重量 | AN-C2020 1.0kg AN-C2022 1.2kg |
施工手順
取付け手順
-
- 手順1
- 新しい電力計を嵌める
-

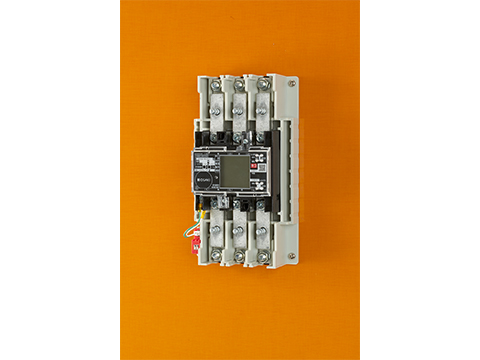

- 手順2

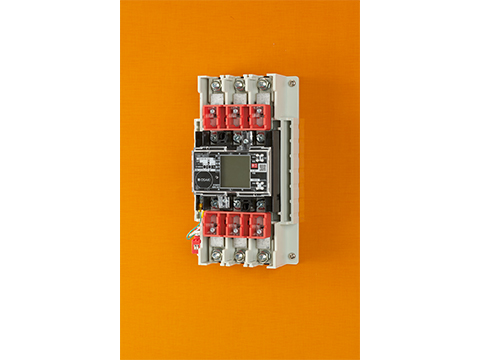

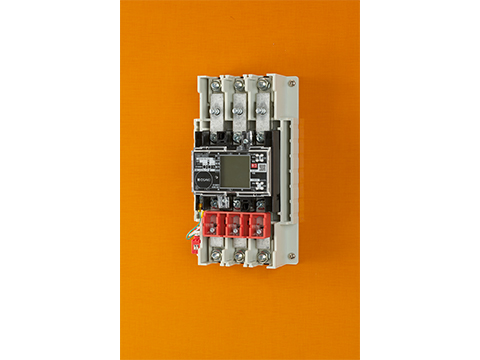

- 押さえパーツを取付ける
-

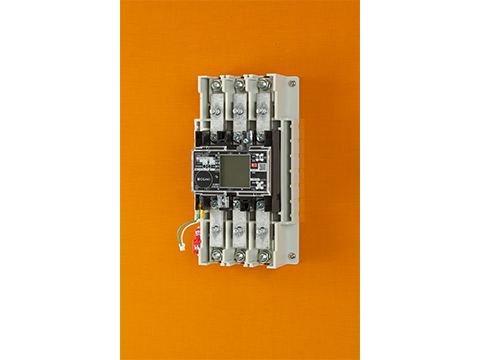

- 手順3
- パルス・通信線を取付ける
-

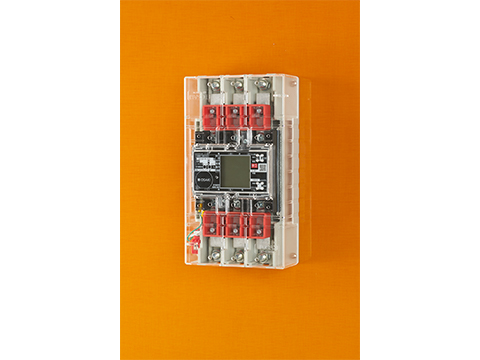

- 手順4
- カバーを付ける
取外し手順
-
- 手順1
- カバーを外す
-
- 手順2
- パルス・通信線を外す
-
- 手順3
- 押さえパーツを外す
-
- 手順4

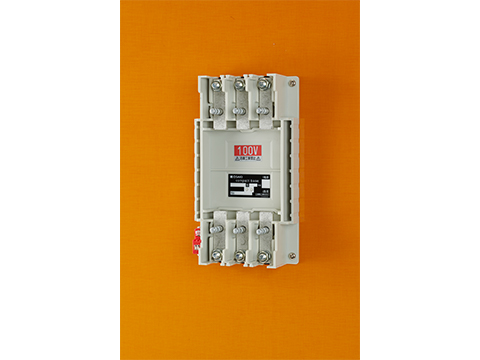

- 古い電量計を外す

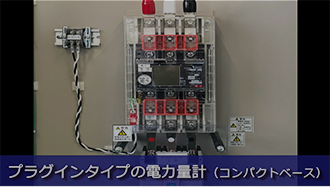

関連動画
