振れ止め用ワイヤーロープの端末取付部形成部材
ワイヤークリップ
ワイヤーロープ等の端末加工に使用します。

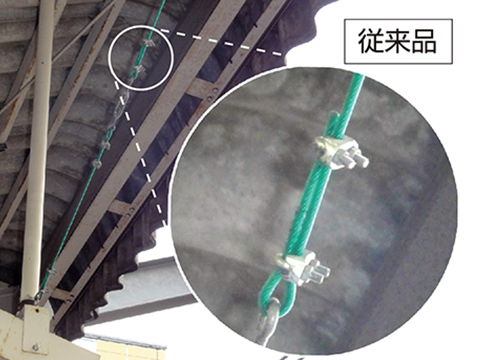

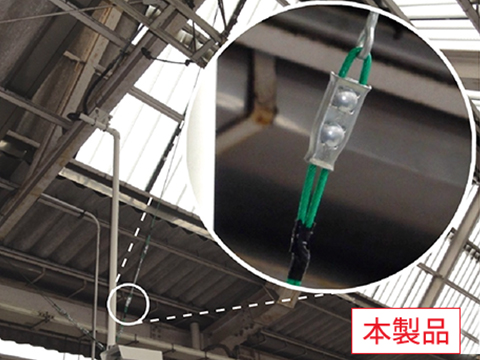

駅などで設備吊り下げ箇所の振れ止め、ＴＶアンテナなどの振れ止めや植栽樹木などの振れ止めにも使用できます。
- ボルト・ナット2本で締め込み、8つの突起で把持力強化
- 振動に強いゆるみ止め付六角ナットを採用
- ワイヤーロープの折り返しや長さ調整が容易
製品仕様書（規格）
Φ３mm被覆付きワイヤーロープ使用時（使用温度40℃以下）
| 許容静荷重 | 245N(25kgf) |
|---|---|
| 抜け荷重 | 1225N(125kgf) |
| 落下防止用使用時 | 98N(10kgf) |
|---|
Φ３mm被覆なしワイヤーロープ使用時
| 許容静荷重 | 784N(80kgf) |
|---|---|
| 抜け荷重 | 4900N(500kgf) |
| 落下防止用使用時 | 98N(10kgf) |
|---|
Φ４mm被覆なしワイヤーロープ使用時
| 許容静荷重 | 980N(100kgf) |
|---|---|
| 抜け荷重 | 5880N(600kgf) |
| 落下防止用使用時 | 98N(10kgf) |
|---|
取付手順
-

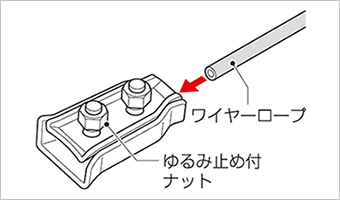

- 手順1
- 本体から六角ナットを外し、フランジ付ナットを緩めます。
-

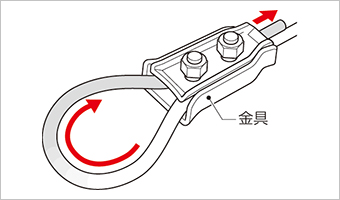

- 手順2
- 金具の間にワイヤーロープを通し、ループを作ります。
-

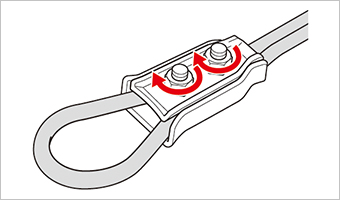

- 手順3
- 長さを調整し、フランジ付ナットをしっかり締め付け、次に六角ナットで固定します。
