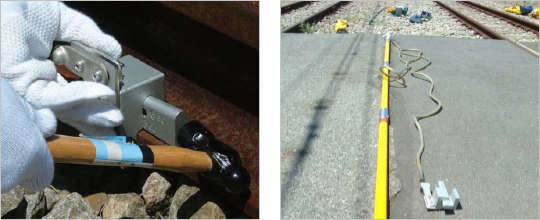

レールに挟み込み、ハンマで叩き込むだけで、接地器下部の取り付け可能！

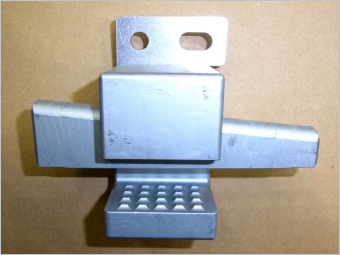

接地器下部金具

電車線工事を停電で行う場合、必ず接地器を取り付けてから作業を行っています。この接地器の下部金具（レール用）を「捻じ込み式」から「打込み式（くさび型）」に改良しました。
ＪＲ各社の直流区間・交流区間・在来線・新幹線および公営・民営鉄道で使用できます。

販売先問合せページ

日本架線工業株式会社

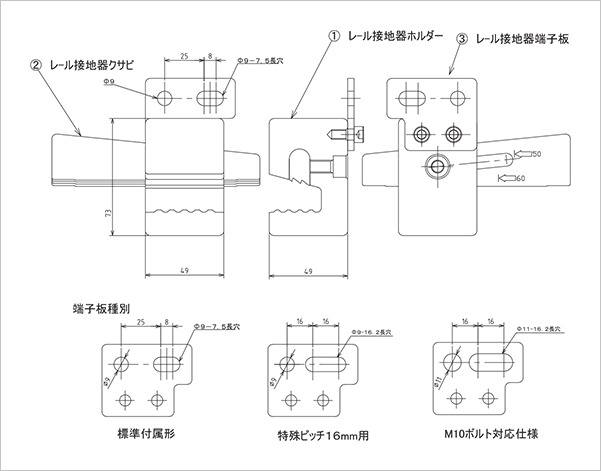

製品仕様書（規格）

在来線・新幹線、それぞれに対応可能です。

注1：お手持ちの接地器にあった端子板を御用命ください。
2：その他特殊なサイズに合わせた端子板もご相談ください。

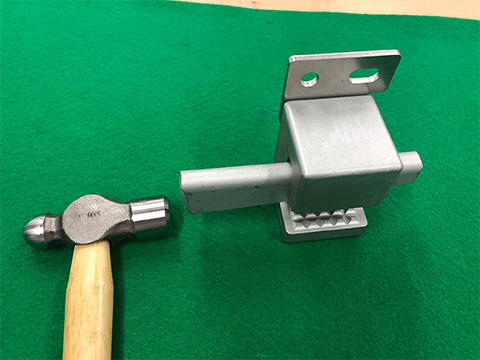

3：ご使用の際は必ず付属のハンマーをご使用ください。

直流及び交流の鉄道工事で、接地器をレールに取付ける下部金具です。

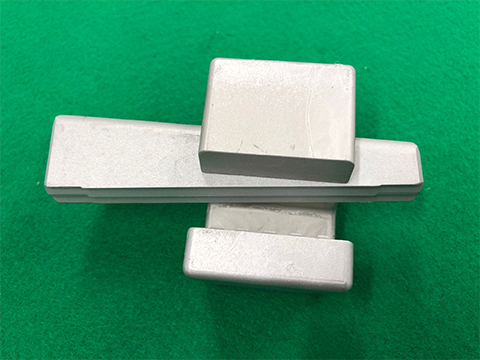

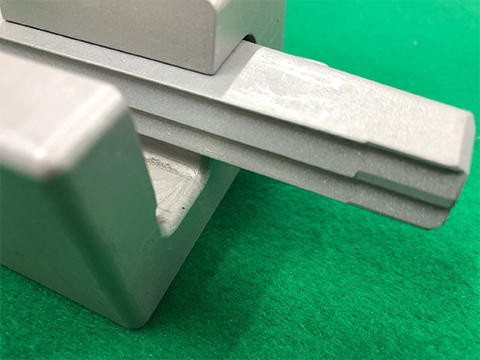

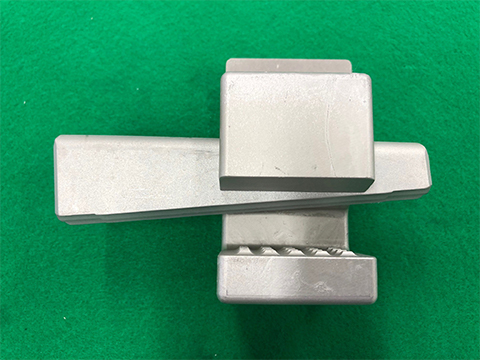

クサビ方式により従来品よりレールとの密着性・作業性が向上！

① レール片側のみを挟み込み、ハンマで叩くだけで済むため、密着性と作業性が向上
② レール研磨が不要
③ バラスト除去は片側のみ
④ 降雪地区では、レール外側の除雪のみ

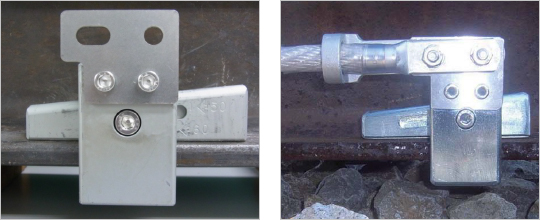

⑤ レール下部側面に取り付けることにより、省力化軌道区間にも対応可能
